揭秘输入地址到显示页面背后发生的故事

|

前言

工作了一年多，发现自己其实学习路线是存在问题的，刚开始学习前端就是直接学习着三个基础HTML，CSS,JavaScript，然后就学习框架vue，然后vue脚手架，vuex，路由，webpack这些。

从来没有考虑过本质，比如浏览器的运行，渲染机制，浏览器怎么和服务器通行等等。所有的认知都只是停留在表面。

所以意识到自己的短板后，开始深入学习。

浏览器组成

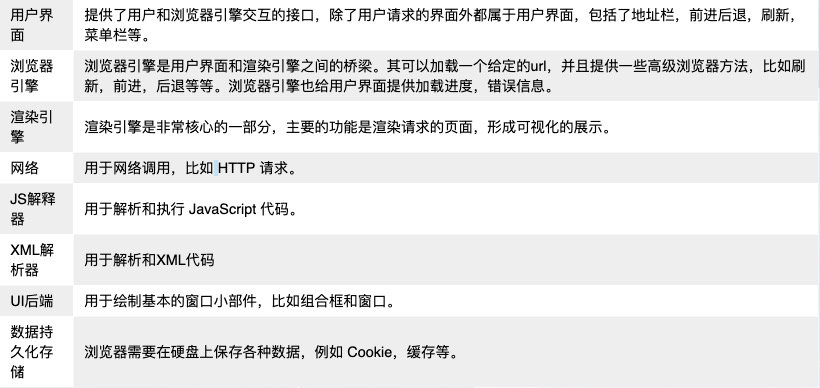

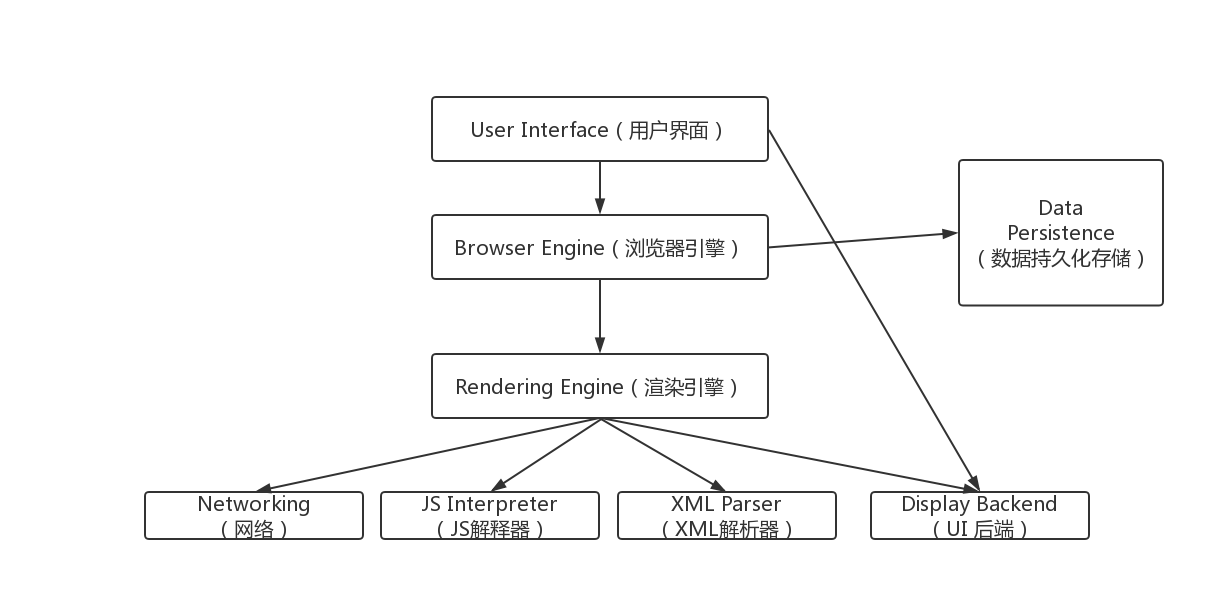

首先我们要知道浏览器的组成。我们知道不同浏览器具体实现是有不同的，但是它们设计思想是一样的，所以可以将浏览器抽象成下面的图。

浏览器历史

在2007年前大多数浏览器都是单进程的，也就是所有功能都运行在一个进程中。那时候浏览器需要借助插件去实现web视频，web游戏，但是插件是很不稳定的，常常会崩溃，由于是单进程，所以其中一个模块崩溃会导致整个浏览器崩溃。所以后面出现了多进程浏览器，不同功能模块运行在不同的进程，相互之间独立。

单进程浏览器

单进程浏览器有如下的缺点：

  1. 不稳定
  2. 不流畅
  3. 不安全

插件和渲染引擎模块在当时具有不稳定性，因而导致浏览器不稳定。不流畅是因为所有模块都要在一个进程运行，也就是每个模块是等待上一个模块运行结束后才能运行，所以页面肯定是不流畅的，加载时间慢。不安全是如果在插件中有病毒，那么就会导致整个浏览器崩溃掉。

多进程浏览器

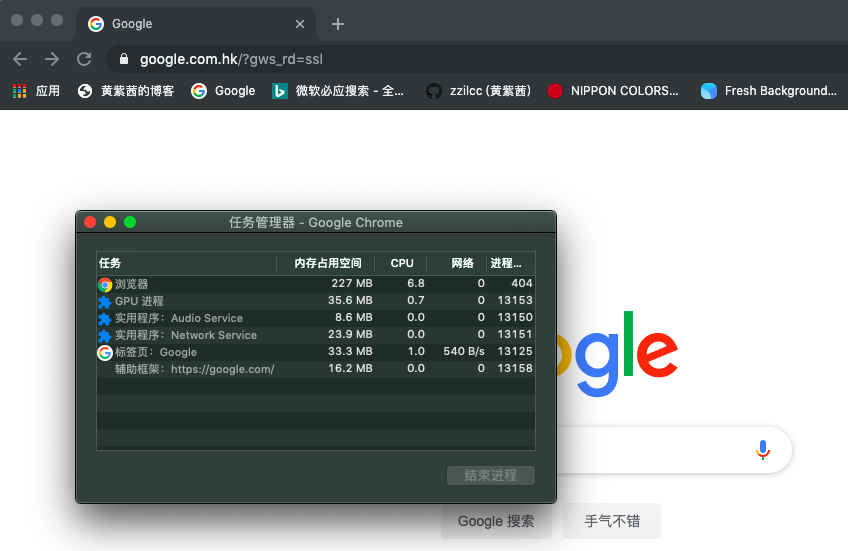

现在市面上大多数的浏览器都是多进程的。以谷歌为例，我们开始打开一个页签，这里我打开了谷歌搜索。我们可以看到一开始就有5个进程。

进程我们可以分为：浏览器主进程，GPU进程，网络进程，渲染进程，插件进程。

图中第一个显示‘浏览器’指的就是浏览器主进程。主要负责掌控全场，包括浏览器的界面的显示，用户交互（前进，后退等等）、负责各个页面的管理，子进程的创建与销毁等、存储功能等。

GPU进程一开始是为了3D绘制，但是后面谷歌浏览的ui界面都用GPU渲染，所以GPU单独成为了一个进程。

网络进程（Network Service）是最近才单独成为一个进程，之前是运行在主进程，主要负责网络资源的加载。

渲染进程：主要任务是将html，css，js转换成用户可以交互的页面，默认情况下一个页签会生成一个进程。

插件进程：之前说过，插件是不稳定的，所以要把插件单独作为一个进程。

面向服务架构

多进程模型虽然解决了单进程的许多问题，但是也带来了一些问题，比如内存占用变高了，因为每一个进程都有公共基础模块的副本，还有体系结构变复杂了，模块之间耦合性高，扩展性差。现在谷歌团队根据‘面向服务的架构（SOA）’思想设计了一个新的架构。原来的模块都独立成一个个服务，服务可以在进程中运行。但是这个架构过渡是需要一定的时间。

再也不怕别人问我输入url后发生了什么

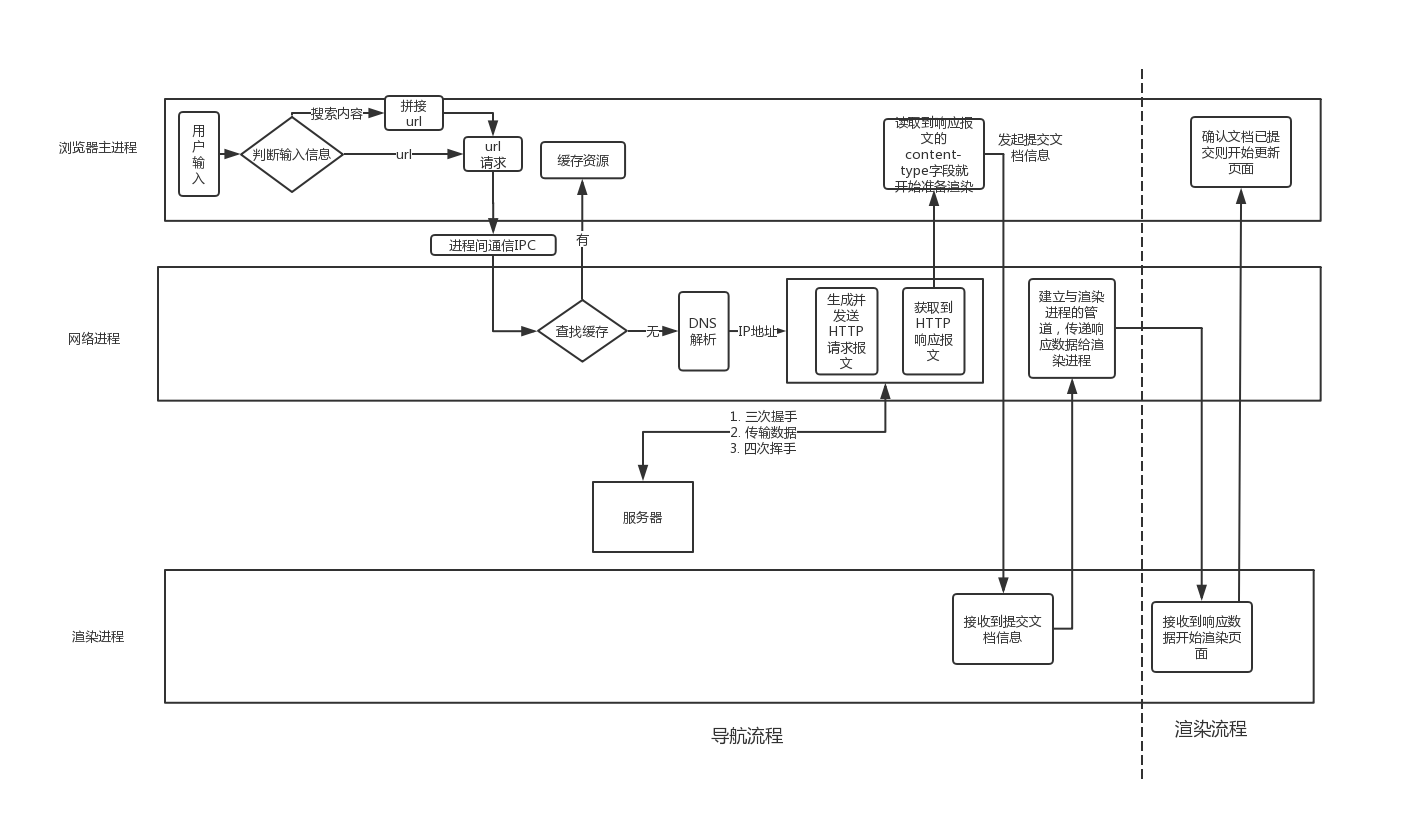

首先上个总体图

我们之前说过现代浏览器主要是多进程浏览器，然后实现一个页面的展示依靠多个进程之间相互协作。主要有浏览器主进程，网络进程，渲染进程。

输入url后到页面展示主要可以分为两个流程：导航流程和渲染流程。

导航流程页分为用户输入过程、url请求过程、提交文档过程。

导航流程

用户输入过程

我们在地址栏输入一个地址url，然后回车，这时候浏览器主进程会判断是输入的是地址还是搜索关键字，如果是地址的话，那么进入url请求过程，如果是关键字搜索的话，那么就会根据浏览器默认的搜索引擎生成新的url，然后将生成的url通过进程间通信IPC传递给网络进程。

url请求过程

查看缓存

拿到URL后第一个会检查有没有缓存，如果有缓存那么就读取缓存，如果没有缓存，则进行下一步。

DNS解析

识别url，抽取出域名，然后进行DNS解析。

DNS为Domain Name System的简写。意为域名系统。为什么要解析域名？这是因为在互联网中我们要访问其他服务器是通过ip地址进行通信，但是ip地址不利于人们记忆，所以人们通过域名去记忆，比如cn.bing.com、www.google.com。所以我们需要将域名解析成ip地址，然后发起请求。

找了许多文章来看，各有说各的，我也不懂怎么去验证谁是对的，所以在这里就不细说DNS解析过程了。

假装拿到了ip地址。

发起http请求
生成http请求报文

详情可以移步浏览器缓存详解 里面有关于http请求报文的详细介绍。

建立TCP连接（三次握手）

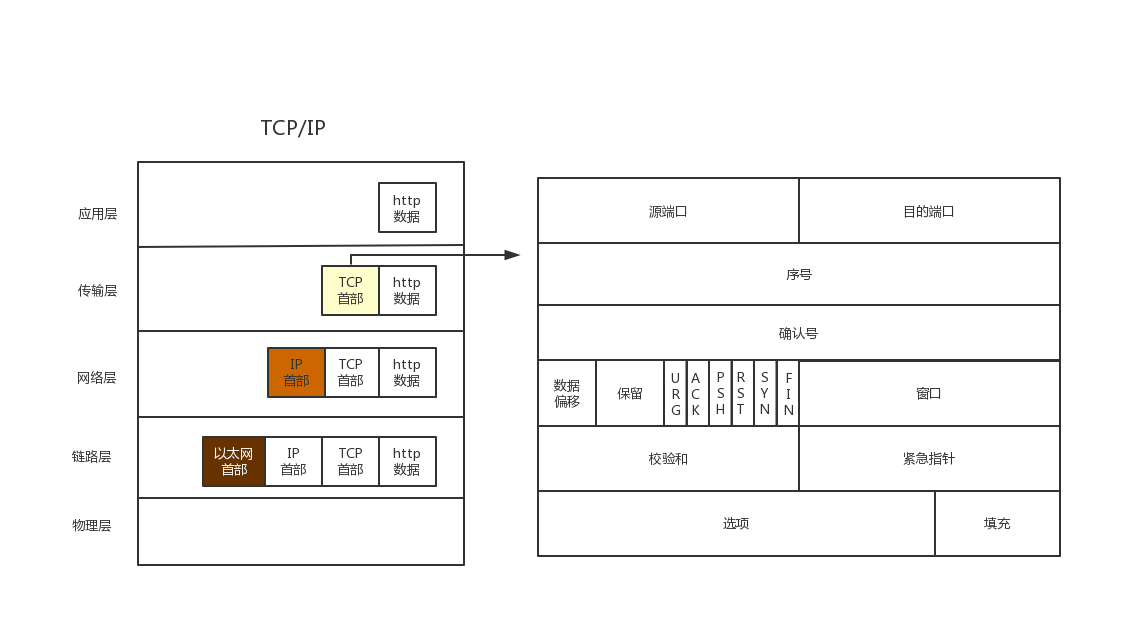

我们首先来看下TCP/IP协议栈

TCP （传输控制协议）是一种面向连接的、可靠的、基于字节流的传输层通信协议。应用层向TCP层发送用于网间传输的、用8位字节表示的数据流，然后TCP把数据流分区成适当长度的报文段（通常受该计算机连接的网络的数据链路层的最大传输单元（MTU）的限制）。之后TCP把结果包传给IP层，由它来通过网络将包传送给接收端实体的TCP层。TCP为了保证不发生丢包，就给每个包一个序号，同时序号也保证了传送到接收端实体的包的按序接收。然后接收端实体对已成功收到的包发回一个相应的确认（ACK）；如果发送端实体在合理的往返时延（RTT）内未收到确认，那么对应的数据包就被假设为已丢失将会被进行重传。TCP用一个校验和函数来检验数据是否有错误；在发送和接收时都要计算校验和。 –百度百科

我们知道TCP可以给我们提供可靠的数据传递，在协议栈途中我们可以看到TCP报文的首部，与建立TCP连接相关的几个字段为序号（seq），确认号（ack），六个标志中的ACK，SYN这共四个字段。

1. 序号（seq）：报文的序号，建立连接的话序号是随机生成的。
2. 确认序号（ack）：只有六个标志位中的ACK为1的时候，确认序号才有效，ack=seq+1
3. ACK：决定确认序号ack是否有效
4. SYN：发起一个新连接

TCP的可靠性就是靠序号和确认序号去实现。

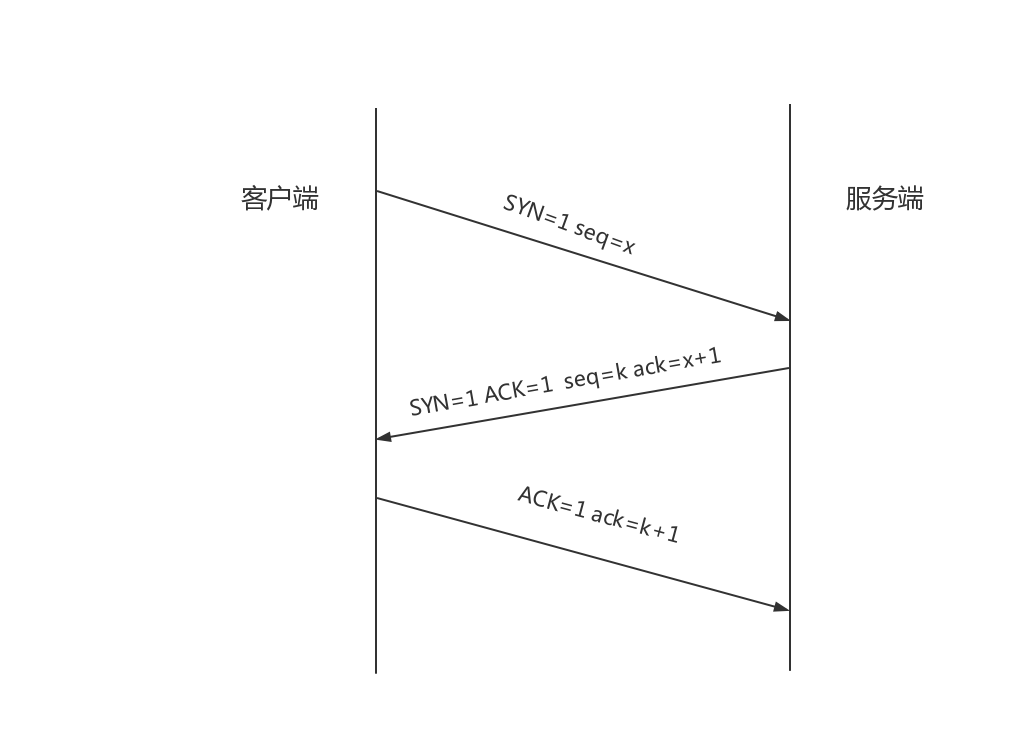

建立TCP连接的过程如下：

  1. 客户端发送SYN=1，seq=x的报文给服务端，表示要创建一个新连接，报文的序号为x
  2. 服务端接收到后会返回SYN=1，ACK=1，表示已经接收到发起连接到请求，seq=k，ack=x+1，而且期待下次接收到是x+1序号到报文，然后服务器的报文的序号是k
  3. 看上去现在一来一回，感觉上就应该可以建立连接了，但是为什么还有第三次握手，这是为了很久以前的客户端的报文莫名的到了服务端，而且此时客户端已经不需要建立连接了，但是如果只有两次握手就建立的连接的话，那么此时服务器就会确定建立连接，并且等待客户端传输数据，那么就造成了服务端资源的浪费。所以需要进行第三次握手，也就是客户端返回一个ACK=1，ack=k+1表示已经知道服务端收到刚刚发送的连接发起请求报文
传递数据

建立好TCP连接后可以开始向服务器传递数据了。

关闭连接

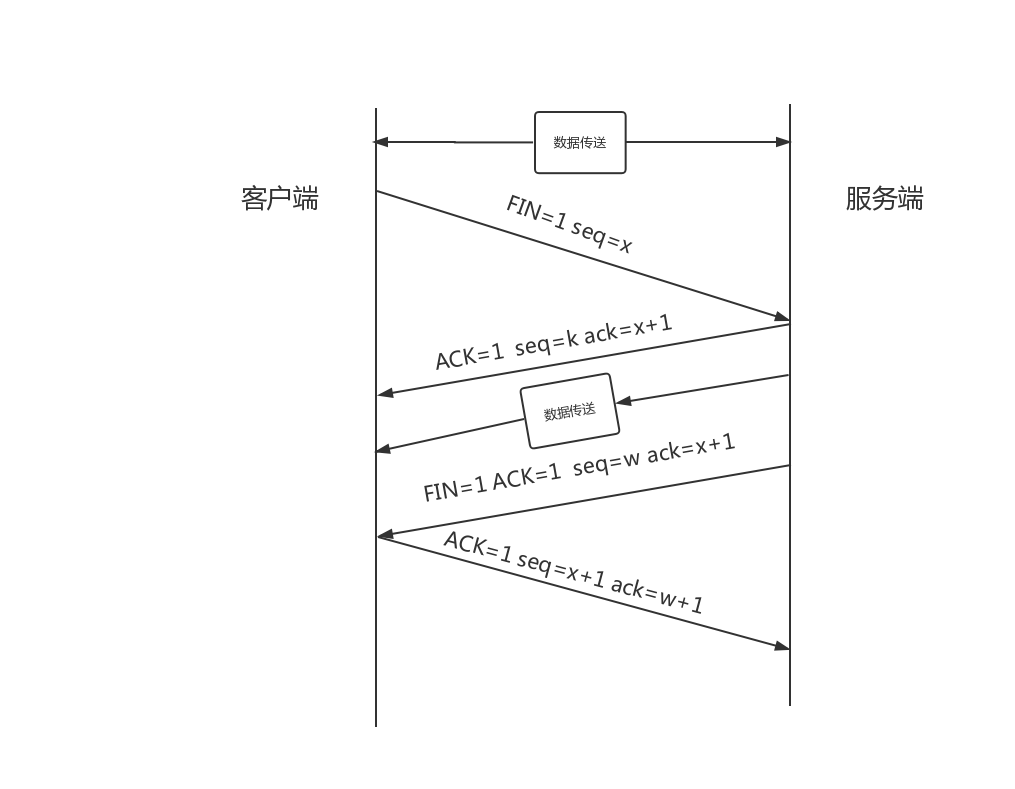

数据传递结束后，我们要关闭连接，也就是要进行四次挥手。

除了之前接触到的字段外，四次挥手相关的一个字段为FIN，意为要关闭连接。

  1. 首先客户端数据传递完成发起关闭连接请求,FIN=1,seq=x,x等于上一个客户端接收的报文的序号+1
  2. 然后服务端接收到后返回报文ACK=1，seq=k，ack=x+1，告诉客户端序号为x的包我已经接收到了，期待下次接收到x+1序号的包，然后服务端本次的序号是k
  3. 然后服务端可能这时候还有传递一些数据给客户端，客户端虽然发起了关闭连接请求，但是还是可以接收报文，然后服务端此时的序号假设是w，此时服务端数据发送完毕后，发起关闭连接请求，所以FIN=1，然后期待接收到x+1序号到报文（ACK=1，ack=x+1）。
  4. 客户端接收到服务端的关闭连接请求，则告诉服务端我接收到了你的请求ACK=1，然后序号为x+1。

此时客户端和服务端都关闭了连接。

服务器响应

http响应报文详情可以移步浏览器缓存详解 里面有关于http响应报文的详细介绍。

服务器响应和请求差不多，也是进行三次握手，传递数据，然后四次挥手。

提交文档过程

网络进程获取到响应数据后会告诉浏览器主进程，主进程会发起提起文档请求给渲染进程，告诉渲染进程可以准备了，渲染进程接收到主进程传递过来的文档信息后，会和网络进程建立一个数据传输通道，网络进程会将响应数据传递给渲染进程，数据传递结束后，渲染进程会告诉浏览器主进程，主进程则开始更新页面。

所以我们在一个旧页面的地址栏输入一个新地址回车后，旧页面会保持一段时间才会更新为新页面，就是因为在执行这个导航过程。

到此导航过程结束，下面开始详细介绍渲染过程。

渲染流程

渲染流程主要是在渲染进程中去执行，渲染进程中又分了几个线程去实现不同的功能。主要有以下几个线程。

GUI渲染线程

  1. 负责渲染浏览器界面，包括解析HTML、CSS、构建DOM树、Render树、布局与绘制等
  2. 当界面需要重绘（Repaint）或由于某种操作引发回流(reflow)时，该线程就会执行

JavaScript引擎线程

  1. 主要负责处理Javascript脚本程序
  2. 等待任务队列的任务的到来，然后加以处理，

定时触发线程

setTimeout和setInteval，主要负责浏览器定时和计数。

事件触发线程

当一个事件被触发时该线程会把事件添加到待处理队列的队尾，等待JS引擎的处理

异步请求线程

使用XMLHttpRequest (XHR)对象可以与服务器交互，XHR发起连接后，浏览器主线程会新开一个异步请求线程，检测到状态变更时，如果设置有回调函数，那么将产生状态变更事件放到任务队列里等待js引擎去处理

渲染过程详解

  1. 构建 DOM 树。
  2. 构建 CSSOM 树。
  3. 将 DOM 与 CSSOM 合并成一个渲染树。
  4. 根据渲染树来布局，以计算每个节点的几何信息。
  5. 将各个节点绘制到屏幕上。
构建DOM树

服务器返回给浏览器的html数据不是我们看到<html>,<body>等，而是一些字节数据，我们需要将这个些字节数据一步步转换成DOM树，转换过程如下：

Bytes–>Characters–>Tokens–>Nodes–>DOM

  1. 获取到响应数据到字节
  2. 开始解析这些字节，根据文件的指定编码（例如 UTF-8）将它们转换成字符串
  3. 字符串转换成Token，也就是<html>,<body>等，Token中会标识出当前Token是“开始标签”或是“结束标签”亦或是“文本”等信息
  4. 解析token生成节点对象，不是等到所有token都生成后才去生成节点对象，而是生成一个token，就马上生成一个节点对象，带有结束标签标识的Token不会创建节点对象
  5. 遍历节点，构建DOM树

解析HTML的时候读到引入外部css或js文件，渲染进程会将请求发送到网络进程，由网络进程去下载对应的css文件或js文件。不同的是，如果是js文件，这会阻断HTML的解析，js下载完成后会在js引擎线程立即执行，此时GUI渲染线程会被挂起。如果是css文件的话，不会阻断HTML的解析。

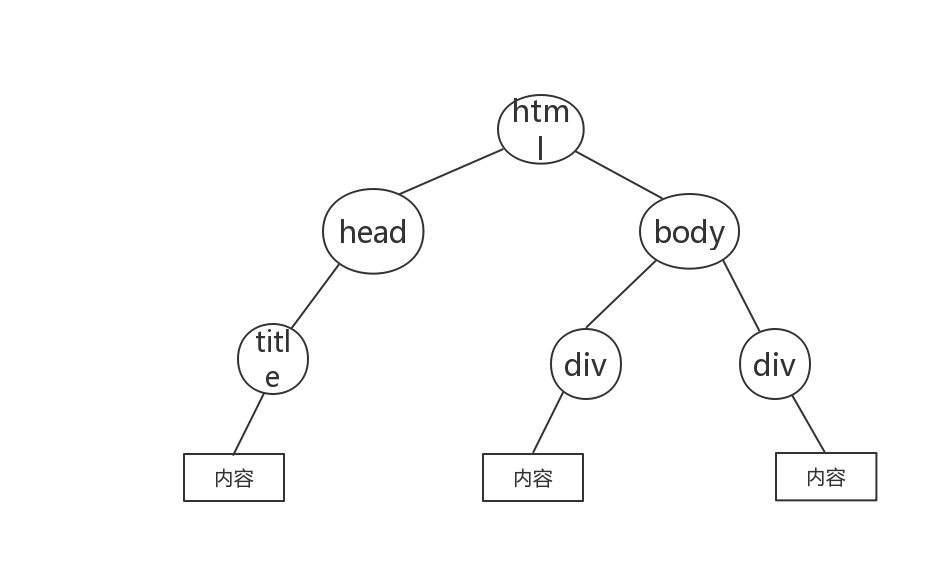

一个简单的例子

构建CSSOM树

构建CSSOM树其实和构建DOM很类似。css文件被下载后会开始进行CSSOM构建。

Bytes–>Characters–>Tokens–>Nodes–>CSSOM

上面说过构建CSSOM不会阻塞HTML解析，但是如果在js中操作了CSSOM，那么需要等到响应css文件下载并构建CSSOM后，js才会继续执行，在这期间HTML解析会一直被挂起，所以我们在HTML文件引入css，js文件的顺序很重要，css优先，放在头部引入，js滞后，放在页面底部。

解析HTML的时候，遍历节点时将节点插入到DOM树上，同时去查找css，然后把对应的样式规则应用到元素及节点上，查找样式表是按照从右到左的顺序去匹配的。

比如： div p {color: #333;}，会先寻找所有p标签并判断它的父标签是否为div之后才会决定要不要采用这个样式进行渲染。

所以，我们平时写CSS时，尽量用id和class，千万不要过渡层叠。

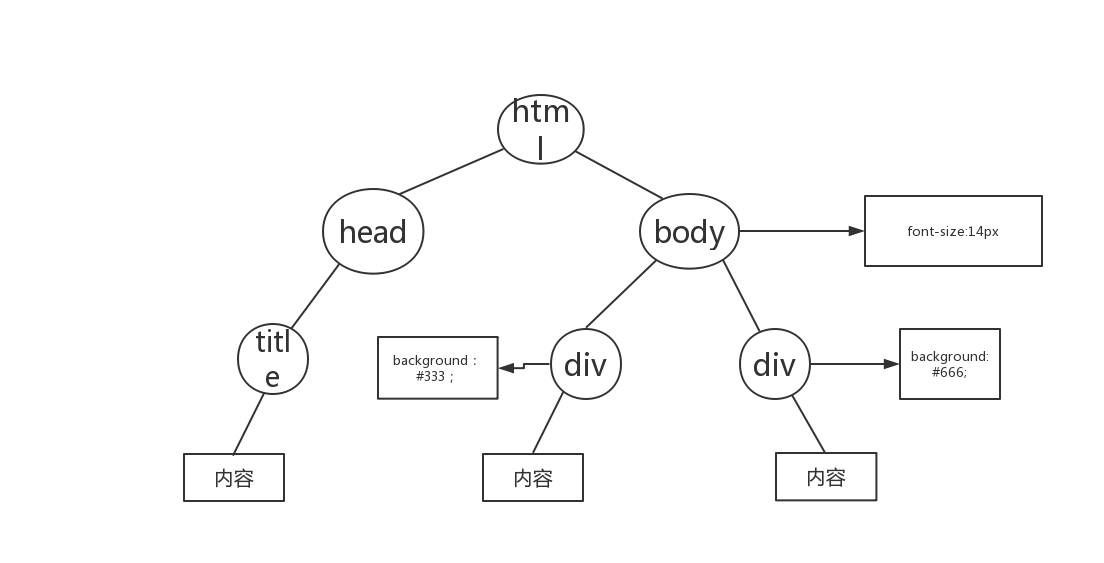

一个简单的例子

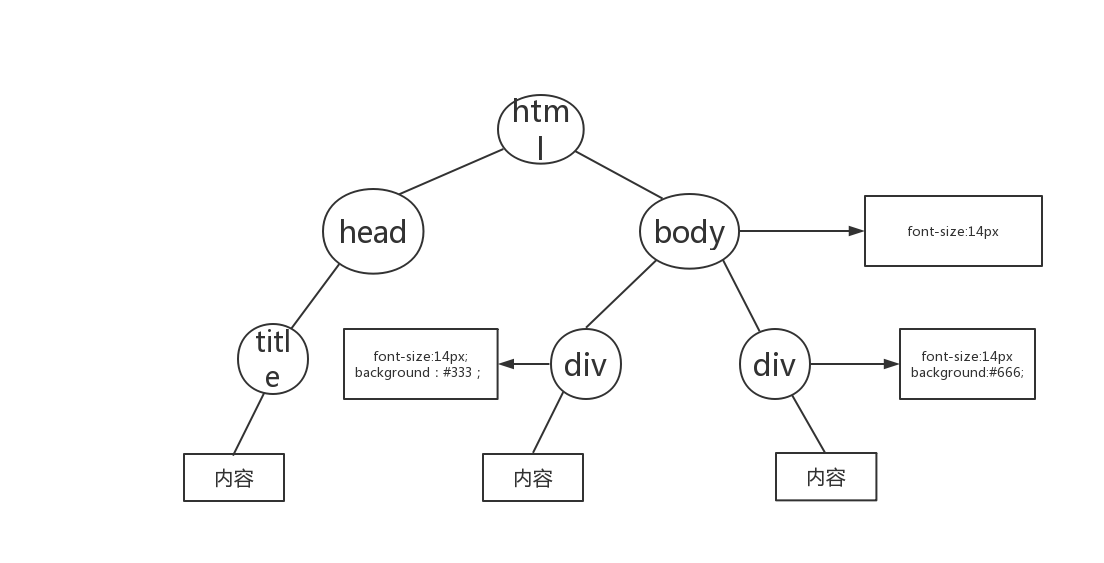

将DOM树和CSSOM树合成渲染树

浏览器会先从DOM树的根节点开始遍历每个可见节点。可见节点就是display不为none的元素，对每个可见节点，找到其CSS样式规则并应用。

渲染树和DOM树最大的区别是DOM包括了所有节点，渲染树只包括了可视节点。

一个简单的例子

布局

渲染树合成后并不包含元素的位置和大小信息，将其放在浏览器窗口的正确位置。计算这些值的过程称为布局或重排或则回流。比如我们在布局完成后对DOM进行了修改，那么需要重新计算这些值，这个过程就叫做回流或者重排。

绘制

在绘制阶段，系统会遍历渲染树，将内容显示在屏幕上。同样绘制成功后再对dom进行操作的话，需要重新绘制，也叫做重绘。

重绘：屏幕的一部分重画，不影响整体布局，比如某个CSS的背景色变了，但元素的几何尺寸和位置不变。

回流： 意味着元件的几何尺寸变了，我们需要重新验证并计算渲染树。是渲染树的一部分或全部发生了变化。

一般情况下回流消耗比重绘大，但是不管是回流还是重绘，我们都应该尽量避免。

下面这些情况会引起回流

  1. DOM操作，增删查改
  2. 变更内容
  3. 激活伪类
  4. 访问或改变某些CSS属性（包括修改样式表或元素类名或使用JavaScript操作等方式）
  5. 浏览器窗口变化（滚动或尺寸变化）
如何减少重绘和回流
  1. 减少回流的影响范围，也就是我们元素的样式尽量不要通过父级元素去影响子元素，而是直接加在子元素上
  2. 少用style，多用class
  3. 减少DOM的层级
  4. 避免复杂的css选择器，这样可以减少匹配事件。
  5. 使用 transform 替代 top
  6. 使用 visibility 替换 display: none ，因为前者只会引起重绘，后者会引发回流（改变了布局）
  7. 不要把节点的属性值放在一个循环里当成循环里的变量。

性能优化

html

1. 降低dom复杂程度
2. meta定义文档编码

css

1. 压缩css文件
2. 减少元素标签作为对后一个选择对象

js

1. 减少用js去操作样式
2. 减少定时器的实用，并且不用时要销毁
3. 对高频的回调要进行节流和防抖
4. 耗时长的代码放到Web Worker中运行


1. 懒加载图片
2. 图片压缩处理

其他

1. 减少请求资源大小或者次数　

参考

  1. https://www.html5rocks.com/zh/tutorials/internals/howbrowserswork/
  2. http://www.dailichun.com/2018/03/12/whenyouenteraurl.html
  3. https://www.cnblogs.com/lanxiansen/p/10972802.html
  4. https://www.cnblogs.com/lhb25/p/how-browsers-work.html#Painting
